NC萬能式圓筒磨床

精密高刚性主轴

砂轮主轴之两端以特殊动压轴承五面支撑，展现高刚性，稳定运转特性。当强制润滑油不足时，砂轮主轴自动停止运转，以避免砂轮主轴及轴承之磨耗。

特殊吸震设计

砂轮主轴强制润滑系统，具有良好的防震功能。动压轴承所产生的油膜压力，可随时加工状态自动吸收研磨时之震动，确保研磨精度。

性能
规格

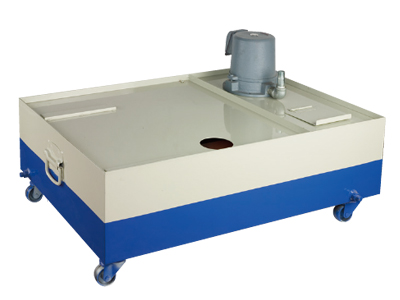

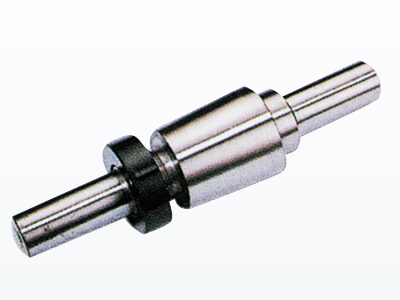

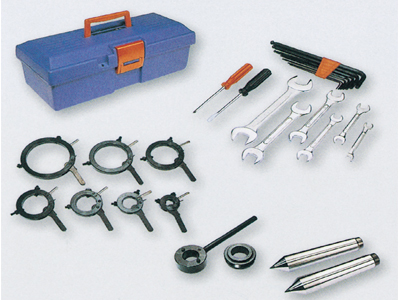

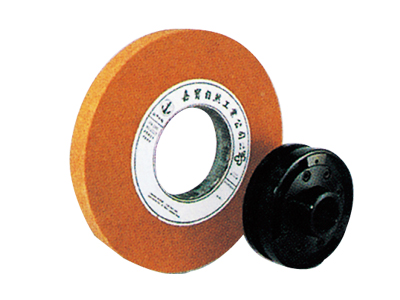

标准配备

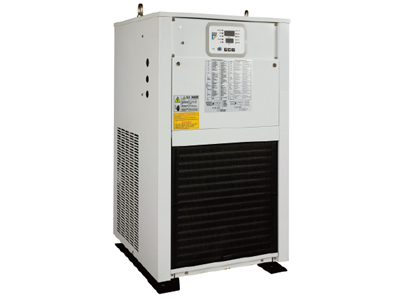

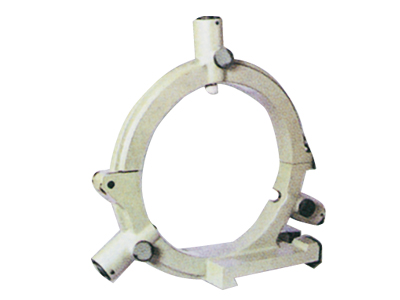

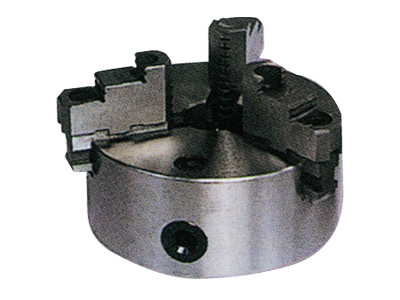

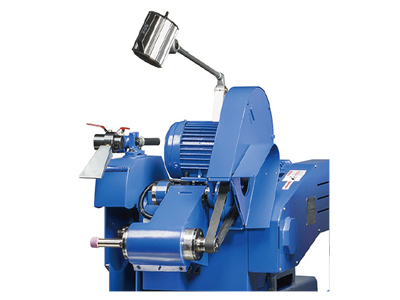

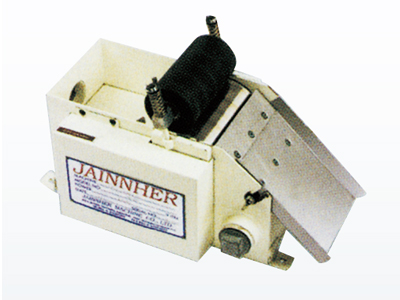

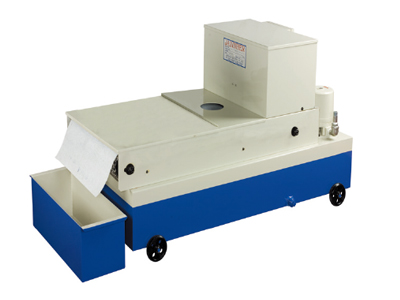

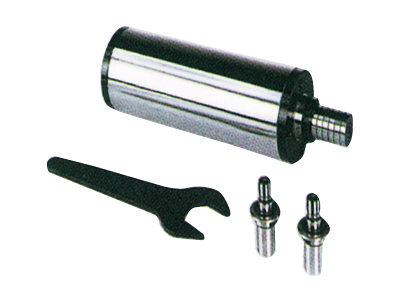

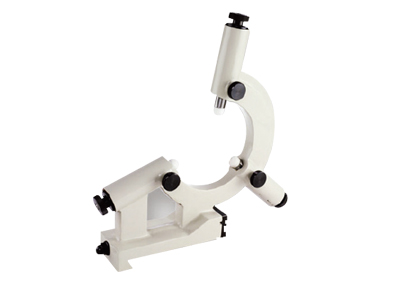

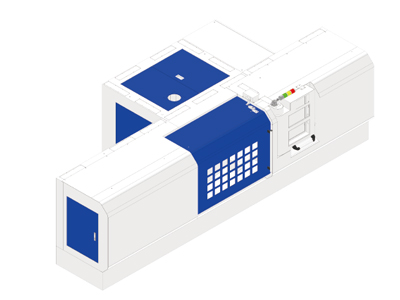

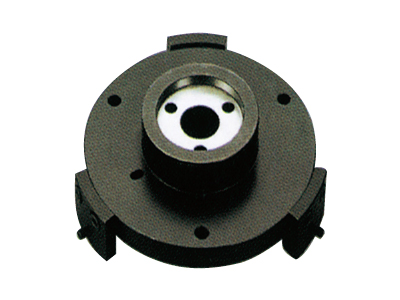

选配配备

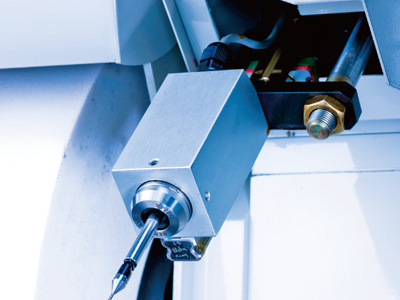

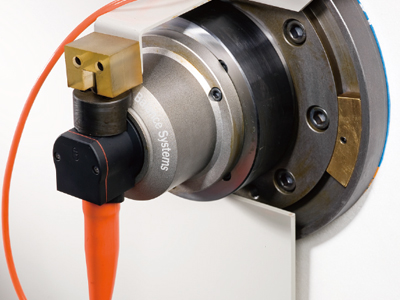

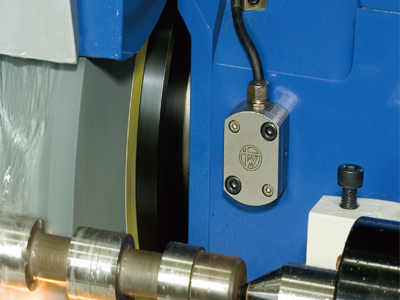

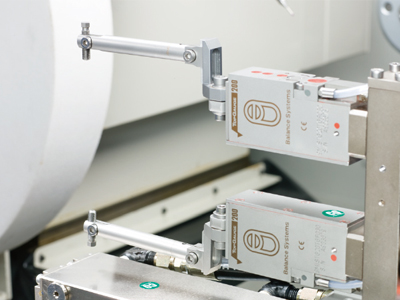

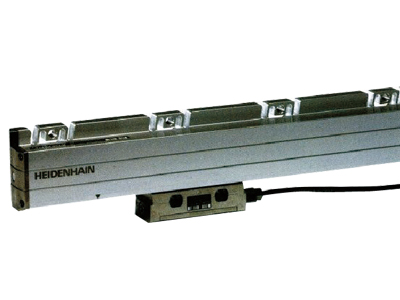

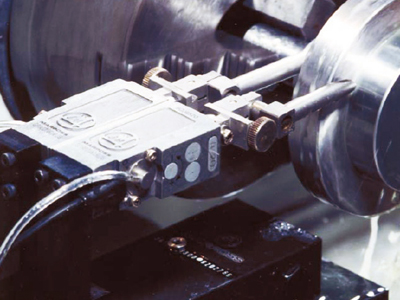

CNC进阶量测选购配件

中小型多样化加工利器

主轴台可120°转。主轴转速为无段变速。
并可定住与正逆转，适合中小型，多样化外圆筒加工。

NC控制器

採用对话式操作介面，并搭配触控式萤幕，操作极方便，易学易懂易用，可大幅提升产能。

进给方式

前后伺服马达进给
左右油压缸移位
研磨自动进给

一体成型床台

机器床台採用高级米汉纳铸铁一体铸造成型，经烧炖处理，材质稳定，多年使用不变形。
箱形床台结构，稳重，高刚性。

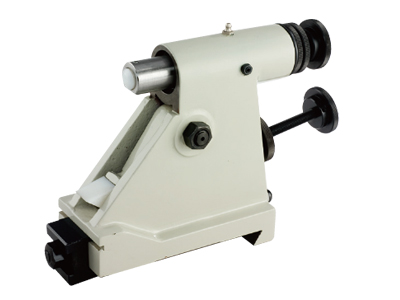

油压尾座(CNC)

尾轴管移动採用油压驱动，使工件装卸更方便。工件夹紧力可由旋钮调整弹簧力。尾轴管为硬化合金钢材，耐磨耗性极高刚性。

万能/NC圆筒磨床研磨范例

两顶针斜度研磨

夹持斜度研磨

直进研磨

万能/NC/CNC圆筒磨床研磨范例

夹持横向研磨

两顶针横向研磨

万能圆筒磨床研磨范例

内径研磨

内径斜度研磨

CNC圆筒磨床研磨修整循环

成型附圆弧

直砂轮

CNC圆筒磨床研磨范例

圆弧成型直径研磨

斜度衡移研磨

功能	项目		机型
功能	项目		JHU-2706 NC1	JHU-2710 NC1	JHU-2715 NC1	JHU-2720 NC1	JHU-3506 NC1	JHU-3510 NC1	JHU-3515 NC1	JHU-3520 NC1
加工能力	主轴最大旋径(mm)		270				350
	最大研磨长度(mm)		600	1000	1500	2000	600	1000	1500	2000
	最大研磨直径(mm)		250				330
	工件最大重量(kgs)		70 kgs	130 kgs			70 kgs	130 kgs
主轴台	转速范围(rpm)	60Hz	11~500 (无段变速) 9~420 (无段变速)
	转速范围(rpm)	50Hz	11~500 (无段变速) 9~420 (无段变速)
	旋转角度		120° (CCW:90° ; CW:30°)
	顶心		MT4
	主轴旋转		定位与正逆转
工作台	横向移动速率(mm/min)		50 ~ 4000	50 ~ 3000			50 ~ 4000	50 ~ 3000
	手轴进给/圈(mm)		20
	旋转角度CCW/CW		11° / 6°	9° / 5°	7° / 4°	5° / 3°	11° / 6°	9° / 5°	7° / 4°	5° / 3°
	最小移动距离(mm)		8
砂轮台	砂轮尺寸 (直径x厚度x孔径)		405 x (25 ~ 50) x 152.4, 455x50x152.4 (选配)
	砂轮最大周数 (m/min)		2000
	砂轮转速 (2段)(rpm)	60 Hz	1499:1600(标准) 1508:1603(标准)
	砂轮转速 (2段)(rpm)	50 Hz	1499:1600(标准) 1508:1603(标准)
	前后移动总行程		砂轮 175mm					砂轮 192mm
	快速进给行程		H型40mm/NC1可调整设定
	砂轮台进给总行程		砂轮 135mm					砂轮 152mm
	手轮进给/圈		1 mm
尾座	顶心行程		30 mm
尾座	顶心		MT4
马达	砂轮台马达		3.7KW, (5HP), 4P, 7.5HP (opt.)
	主轴台马达		0.4KW, (1/2HP), 4P
	润滑油压马达		1.5KW, (2HP), 4P
	砂轮油压马达		0.75KW, (1HP), 4P
	冷却液马达		0.2KW, (1/4HP), 2P
	磁性研屑分离装置马达		0.03KW, (1/25HP), 4P
	内研磨马达		1.5KW, (2HP), 2P
	X轴伺服马达(NC)		1.5kw
油压系统	润滑油压箱		60L
	砂轮油压箱		30L
	冷却液箱		100L
一般规格	机器淨重（约公斤）		2850	3770	4600	5100	2950	3870	4700	5200
	机器毛重（约公斤）		3250	4200	5250	6000	3350	4300	5350	6100
	机台尺寸	长 (mm)	2620	3250	4470	7950	2620	3250	4470	7950
		宽 (mm)	2090	2090	2090	2090	2090	2090	2090	2090
		高 (mm)	1760	1760	1760	1760	1760	1760	1760	1760
	装箱尺寸	长 (mm)	2800	3400	4500	6150	2800	3400	4500	6150
		宽 (mm)	2250	2250	2250	2250	2250	2250	2250	2250
		高 (mm)	2100	2100	2100	2100	2100	2100	2100	2100
* 本规格数据仅为提供参考之用，变更时恕不另行通知。
