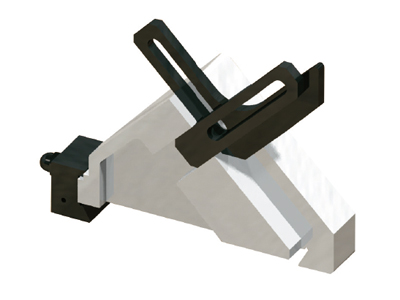

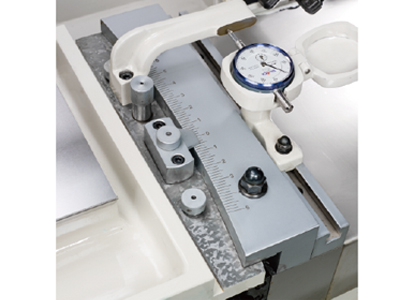

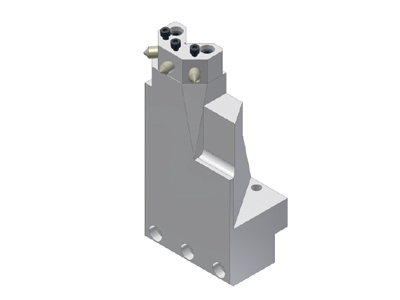

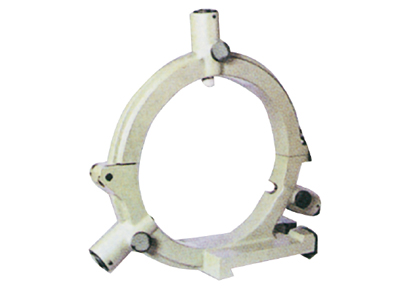

CNC 直进式斜进式外圆磨床_昆山嘉尼赫机械有限公司

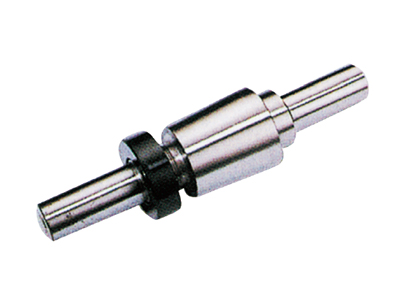

动压轴承

因轴承与主轴间靠油膜支持，几乎没有金属与金属的接触，故主轴不会磨损，寿命延长。
轴承与主轴间藉油膜之存在而增加接触面积，故能获得最佳之工件精度及真圆度。
靠油膜吸收研磨过程之震动，使工作保有最佳表面精度。
砂轮主轴採用3 kg/cm2低压油作径向轴承支撑。

砂轮头心轴传动组

皮带张力由固定轴承受。
砂轮主轴皮带附有缓衝垫。

动压/静压

马达起动瞬间产生衝击力被缓衝垫吸收。
衝击力不直接影响砂轮主轴。

床台一体成型不变形

床台採用米汉纳铸铁一体铸造成型。经烧炖处理，材质稳定。
箱型床台结构，稳重，刚性佳。
床台具快速冷却排水特性，可避免热变形而影响精度。

砂轮头进给鞍座

砂轮头进给採双V滑道。
上滑板滑道面附Turcite-B精度铲花处理。

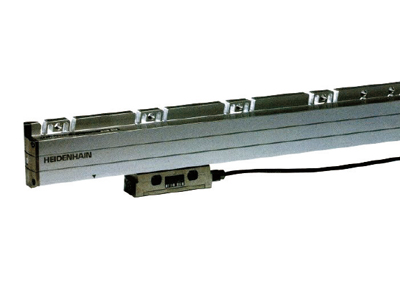

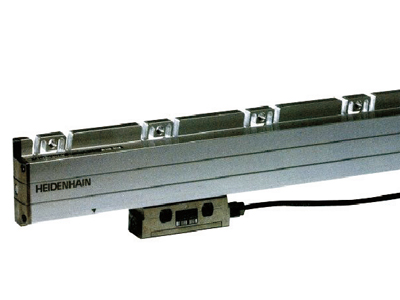

0.0005mm光学尺高解析度闭回路迴授控制。

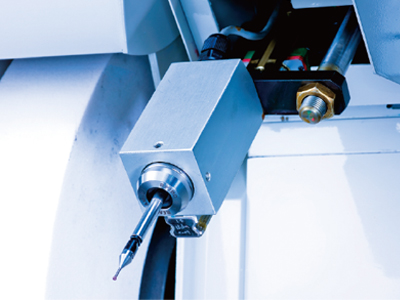

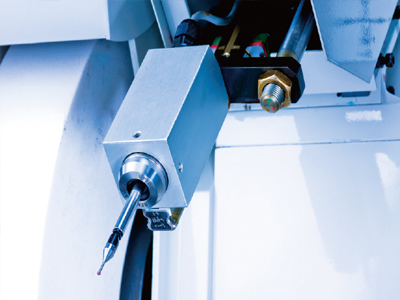

端面量测

量测位置并计算距离
计算位置

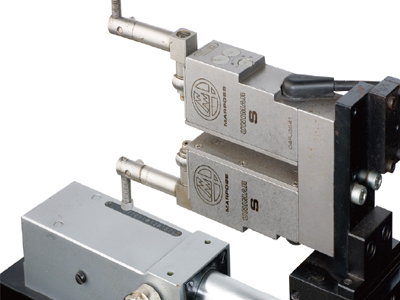

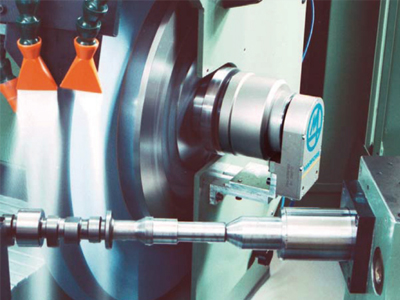

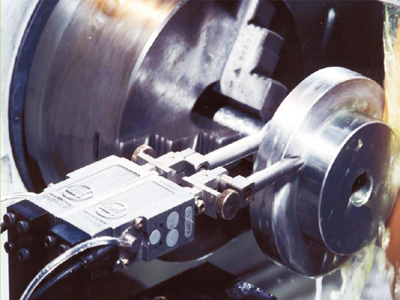

外径量测

线上量测工件外径，研磨及量测同时进行，提高良率
检测工件研磨后之真圆度，并回馈至控制器
检测工件研磨后是否符合要求

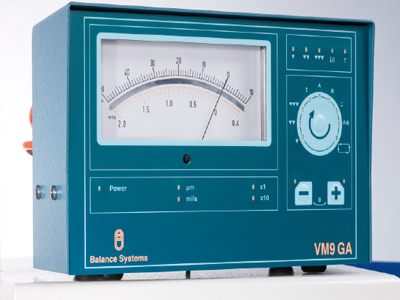

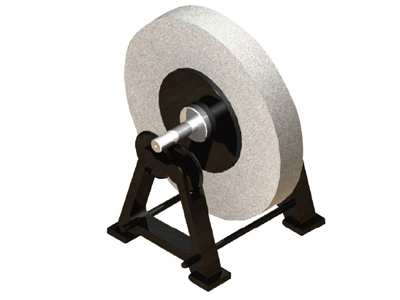

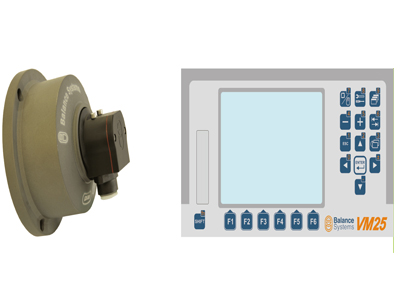

砂轮自动平衡

砂轮运转中线上校正平衡
机台使用中若砂轮未达平衡,可直接做砂轮调整，无须拆下砂轮

防撞

当机台发生碰撞时，砂轮立即退开，避免机台受损

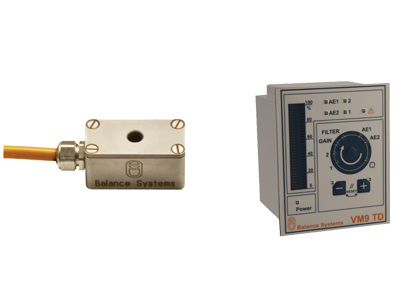

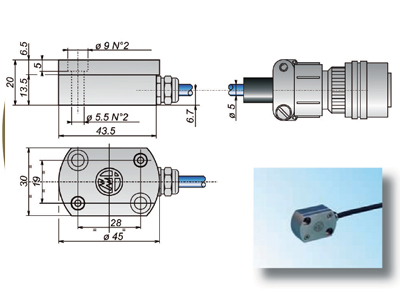

研磨中，音频功能可缩短研磨中空行程时间，提高加工效率

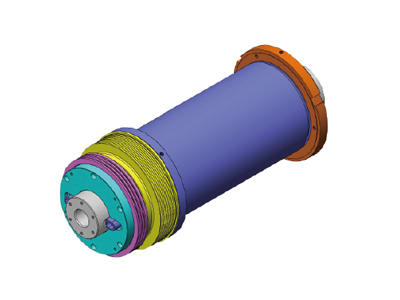

主轴头结构高刚产！高精度！

主轴头採用轴套设计，前后端使用8个P4级精密斜角滚珠轴承支撑。加工稳定性高，适合重切削。
FANUC泛用伺服马达驱动。

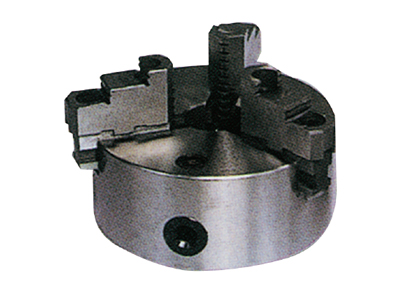

主轴具定心及同动功能。顶心与夹头夹持互换快速。
主轴头可作90°逆时钟迴转，并可作30°顺时钟迴转，适合各种研磨模式。

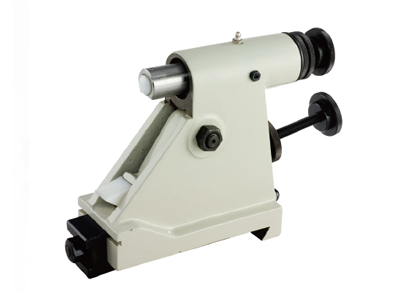

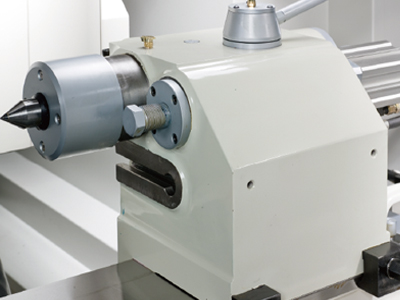

油压尾座

尾轴管移动採用油压驱动，使工件装卸更方便。

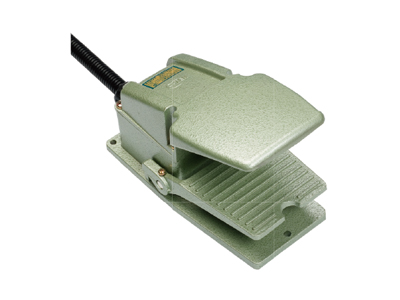

附脚踏开关控制工件夹紧与放鬆。
工件夹紧力可由旋钮调整弹簧力。
尾轴管为硬化合金钢材，耐磨耗性及高刚性。

图像式多样化研磨循环

依使用者需求而规划!最实用!操作更方便!

直进研磨无摆动
直进研磨有摆动
斜进研磨
複合直进阶梯研磨
阶梯研磨
锥度複合直进阶梯研磨
锥度阶梯研磨
肩部直进研磨无摆动
肩部阶梯研磨
肩部直进研磨有摆动

填表式输入!编辑加工方式随心所欲!

採用特殊规划的“填表式”输入设定，针对各种研磨循环的程式编辑，既快速又方便。
採用一般程式NC编辑，使用者可随心所欲编辑需要的加工方式。
可扩充各种特殊循环指令，以因应各种加工需求。
确保精度与稳定性。并提供国外保固服务。

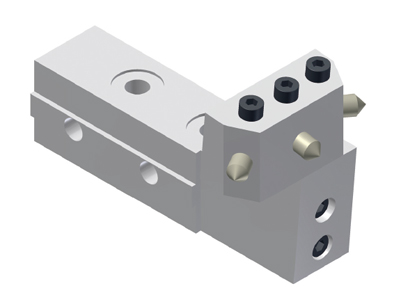

基本、研磨、修砂、辅助四大类研磨循环。

油压检知

动压

压力开关具有压力检知互锁功能。润滑油压力未达到设定值时，主轴无法启动。油压无法启动。油压系统异常时，运转停止。

油压检知

静压

压力开关具有压力检知互锁功能。润滑油压力未达到设定值时，主轴无法启动。油压无法启动。油压系统异常时，运转停止。

砂轮头油路系统

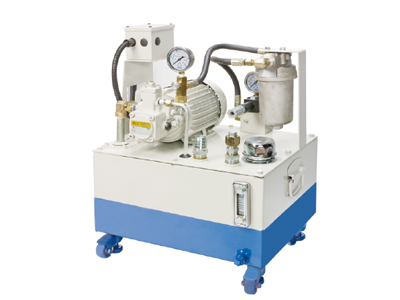

动压: 低压油路系统有低压过滤罐,油温控制开关冷冻机、减压阀、压力开关、逆止阀、在轴向及径向各自调整。

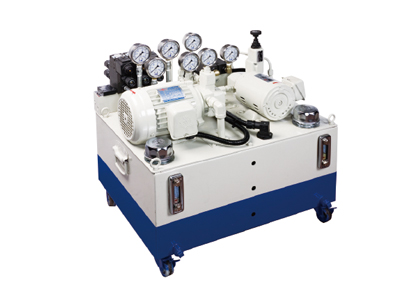

静压: 高压油路系统附有油恆温冷却机、高压过滤罐、蓄压统桶、调压阀、压力开关、逆止阀与节流阀。在轴向及径向各自调压。在瞬间停电状态下，蓄压桶可即时发挥功能，使压力持续5分钟以上。

床身自动润滑系统

所有滑动与转动零组件均採用自动润滑系统润滑。
润滑系统与机体分离，以避免振动且散热更容易。

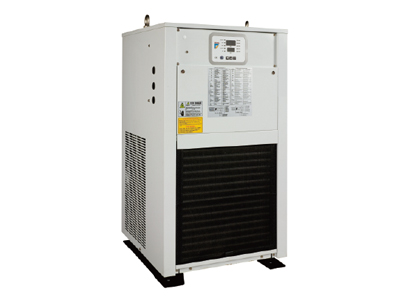

附油恆温冷却机。

功能	项目		CNC直进式					CNC斜进式
功能	项目		JHP-2003CNC	JHP-3506CNC	JHP-4006CNC	JHP-3510CNC	JHP-4010CNC	JHA-2003CNC	JHA-3505CNC	JHA-4005CNC	JHA-3508CNC	JHA-4008CNC
加工能力	主轴最大旋径		Ø200mm	Ø350mm	Ø400mm	Ø350mm	Ø400mm	Ø200mm	Ø350mm	Ø400mm	Ø350mm	Ø400mm
	最大研磨长度		300mm	600 mm		1000 mm		300 mm	520 mm		820 mm
	最大研磨直径		Ø200mm	Ø330	Ø380	Ø330	Ø380	Ø200mm	Ø330	Ø380	Ø330	Ø380
	两顶针最大荷重		80kg	150kg				80kg	150kg
	两顶心间距离		300mm	600 mm		1000 mm		300 mm	600 mm		1000 mm
	主轴中心高		100	175	200	175	200	100	175	200	175	200

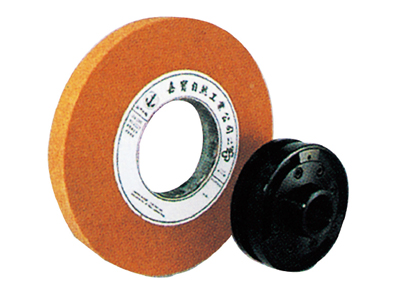

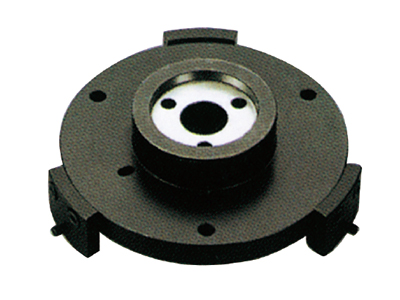

砂轮	砂轮尺寸		Ø355或Ø405	Ø510x50 ~ 100xØ203.2				Ø405x38 ~ 50xØ127	Ø610x50 ~ 100xØ203.2
	迴转速度		1780rpm	1250 rpm				1560 rpm	1250 rpm
	最大週速		33 m/sec	33 m/sec				33 m/sec	40 m/sec
砂轮座	进给角度		90°					60°
	旋转角度		±0°					±0°
	快速移动		6 m/min					6 m/min
	最大行程		220mm	280 mm				220 mm	280 mm
	最小设定单位		0.0001 mm					0.0001 mm
	研磨进给速率		0.001 ~ 6000 mm/min					0.001 ~ 6000 mm/min
	油压压力		_	动压 3kg / 静压 20kg				_	动压 3kg / 静压 20kg
尾座	滑筒行程		30 mm					30 mm
	滑筒直径		D: 48mm	D: 70 mm				D: 48 mm	D: 70 mm

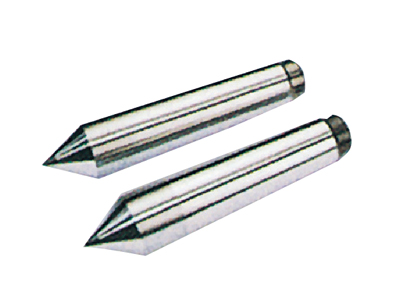

	顶针规格		NO#3	NO#4 (Opt. NO.#5)				NO#3	NO#4 (Opt. NO.#5)
	油压缸压力		20 kg					20 kg
主轴台	主轴转速(可变)		10 ~ 500 rpm/min					10 ~ 500 rpm/min
	顶针规格		NO#3	NO#4 (Opt. NO.#5)				NO#3	NO#4 (Opt. NO.#5)
	主轴型式		套筒式(Opt.)短轴式					套筒式(Opt.)短轴式
	旋转角度		120 (90CCW ; 30CW)					120 (90CCW ; 30CW)
工作台	旋转角度(顺时针方向)		+10	+9		+7		+10	+9		+7
	旋转角度(逆时针方向)		-3	-5		-4		-3	-5		-4
	快速移动速度		8 m/min	10 mm/min				8 mm/min	10 mm/min
	最小设定单位		0.0001 mm					0.0001 mm
	最大行程		640 mm	700 mm		1100 mm		640 mm	600 mm		900 mm
	研磨进给速率		0.001 ~ 6000 mm/min					0.001 ~ 6000 mm/min
马达	砂轮主轴(交流感应)		5HP 4P(Opt.7.5HP 4P)	7.5HP 4P (Opt.10HP 4P)				5HP 4P (Opt. 7.5HP 4P)	10HP 4P (Opt.15HP 4P)
	主轴台		1.0KW	1.5KW				1.0KW	1.5KW
	工作台进给(Z轴)		1.2KW	1.8 KW				1.2KW	1.8 KW
	砂轮台进给(X轴)		1.2KW	1.8 KW				1.2KW	1.8 KW
	油压帮浦		1/4HP 4P	1HP 4P				1/4HP 4P	1HP 4P
	砂轮头帮浦		_	动压 1HP 4P / 静压 2HP 4P				_	动压 1HP 4P / 静压 2HP 4P
	冷却帮浦		1/8HP 2P	1/2HP 2P				1/8HP 2P	1/2HP 2P

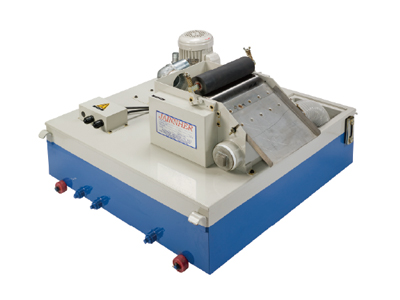

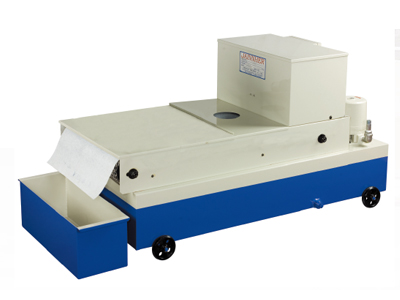

	磁性研屑分离装置		1/25HP 2P	1/25HP 2P				1/25HP 2P	1/25HP 2P
	油温控制器		_	静压砂轮头600W/动压砂轮头400W/滑轨250W				_	静压砂轮头600W/动压砂轮头400W/滑轨250W
油箱	油压箱(滑轨面,螺杆尾座,量测)		30L	60L				30L	60L
	砂轮头润滑油箱		_	50L				_	50L
	冷却液箱		80L	160L				80L	160L

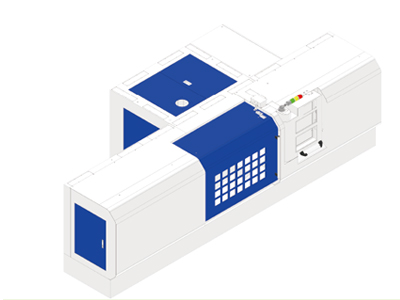

机器	淨重	全罩	3800kg	7460kg		8080kg		3800kg	7460kg		8080kg
	淨重	半罩	3600kg	6840kg		7800kg		3600kg	6840kg		7800kg
	毛重	全罩	4100kg	7860kg		8480kg		4100kg	7860kg		8480kg
	毛重	半罩	3900kg	7240kg		8200kg		3900kg	7240kg		8200kg
	机台尺寸 (长x宽x高)	全罩	3.3x2.1x2.2	5.0x2.1x2.2		5.8x2.1x2.2		3.3x2.1x2.2	5.0x2.1x2.2		5.8x2.1x2.2
	机台尺寸 (长x宽x高)	半罩	3.2x2.1x2.2	4.2x2.1x2.2		5.1x2.1x2.2		3.2x2.1x2.2	4.2x2.1x22		5.1x2.1x2.2
	包装尺寸 (长x宽x高)	全罩	3.5x2.2x2.2	5.2x2.2x2.2		6.0x2.2x2.2		3.5x2.2x2.2	5.2x2.2x2.2		6.0x2.2x2.2
	包装尺寸 (长x宽x高)	半罩	3.4x2.2x2.2	4.4x2.2x2.2		5.3x2.2x2.2		3.4x2.2x2.2	4.4x2.2x2.2		5.3x2.2x2.2
* 本规格数据仅为提供参考之用，变更时恕不另行通知。
