JHD-3205

设计採电脑伺服三轴传动

本机功能设计採电脑伺服三轴传动(XYZ)或两轴(XY,XZ)同动，亦可选购三轴(XYC, XZC, BCY)、四轴(XYZC)或五轴传动(XYZCB)，达到高精度及工件複杂的研磨加工需求。

X、Y、Z轴进给採用高精密级线性滚柱滑轨

X、Y、Z轴进给採用高精密级线性滚柱滑轨及双预拉滚珠螺杆。其重複性定位精度是经由伺服马达、高精密滚珠螺杆、线性滚柱滑轨、斜角滚珠轴承、连轴器及自动强制机油循环润滑而成。

性能
规格

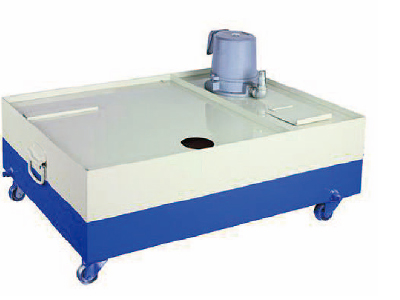

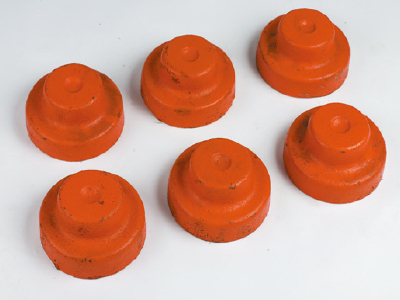

标准配备

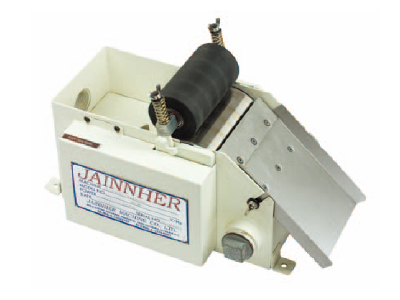

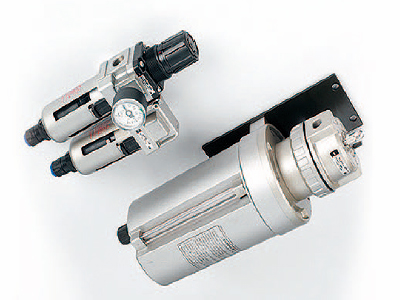

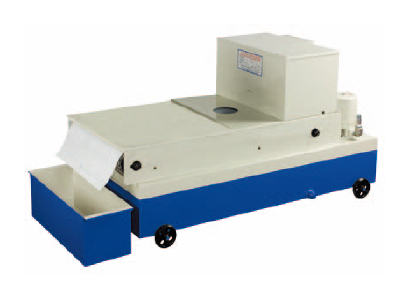

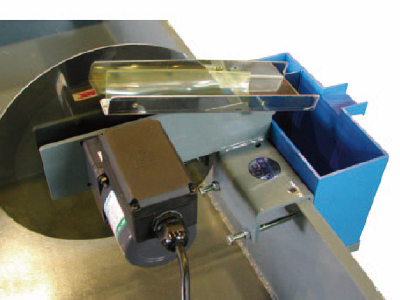

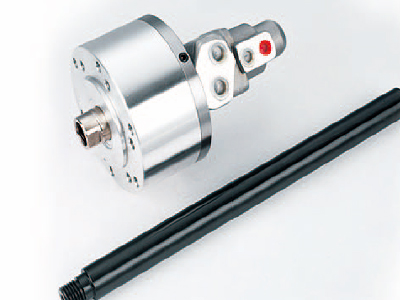

选配配备

机身床台採用油水分离及高刚性箱型结构设计，刚性强，且润滑循环油系统及研磨冷却液系统均在机体分开回收、以消除震动及热源，增加回油效率，加强冷却效果，提高稳定性。

直进式内外研磨
直进式外径研磨
成型砂内孔研磨

机型	项目	JHD-3205IO 内外研磨	JHD-3205II 内研磨	JHD-3205IU 内外研磨
加工能力	研磨内径 (孔径及深度)	Ø 6-Ø 200 (0.25"-8") x 150 mm
	最大研磨直径	Ø 320 mm(12.5")	-	Ø 320 mm (12.5")
	最大研磨长度	200 mm	-	100 mm
	主轴最大旋径	Ø 500 mm(20")
	最大工件重量	130 kgs(287 lbs)
	砂轮头型式	外径及内径	双内径	外径及内径

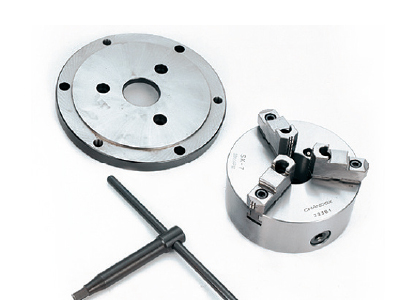

X轴主轴滑台	夹头	8"
	主轴转速(正逆)	20-1000 rpm/min (variable speed)
	最大行程	500 mm(19.6")
	主轴台旋转角度	+15° ~ -15°(手动)
	快速移动速度	10 m/min (32.8ft/min)
	最小设定单位	0.001mm (0.00004”)
Y轴砂轮移动台	砂轮尺寸(外径)	Ø 205 x 25 mm	依工件	Ø 405 x 50 mm
	砂轮转速	3100 rpm	依工件	1780 rpm
	行程	500 mm(19.6")
	快速移动速度	10 m/min(32.8ft/min)
	最小设定单位	0.001 mm(0.00004”)
Z轴砂轮移动台	砂轮尺寸(内径)	依工件
	砂轮转速	依工件
	最大行程	500 mm(19.6")
	快速移动速度	10 m/min(32.8ft/min)
	最小设定单位	0.001 mm(0.00004”)
马达	x轴主轴台进给	FANUC β12 1.8 kw
	工作头主轴马达	FANUC aiF 22 3.5 kw
	Y轴研磨进给	FANUC β12 1.8kw
	Y轴砂轮马达	3.75 kw 2P V3 (5HP 2P V3)		3.75kw (5HP)4P
	Y轴砂轮马达	3.75 kw 2P V3 (5HP 2P V3)		5.5kw (7.5HP)4P(OPT)
	Z轴研磨进给	FANUC β12 1.8 kw
	Z轴砂轮马达	3.75 kw 2P V3 (5HP 2P V3)
	润滑泵浦	0.18 kw ( 0.25HP ) 4P
	油压泵浦	0.75 kw (1HP) 4P
	冷却泵浦	0.18 kw ( 0.25HP ) 4P
机台尺寸	淨重	5100kgs
	毛重	5500kgs
	外型尺寸(长x宽x高)	3100 x 2150 x 2270 mm
* 本公司可依须要变更上列规格，恕不另行通知。
