JHV-1008CNC

採用C型结构设计,精确Z轴的直线度。

採用HSK 100A,增加轴向刚性,提高研磨效率。 採用液静压工作转盘,提高圆柱度与表面粗糙度。

  • 性 能
  • 规 格

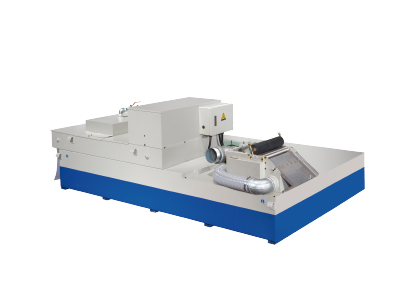

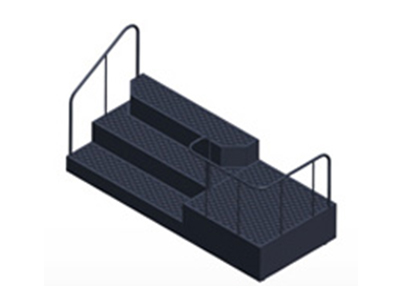

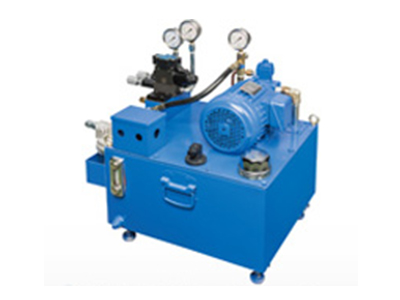

  • 标准配备

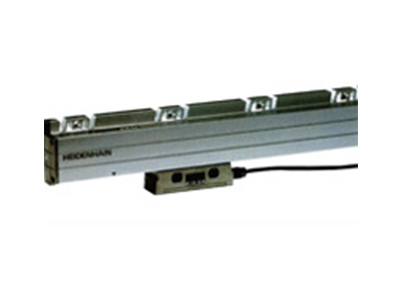

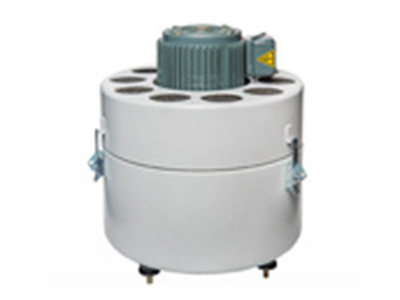

  • 选配配备

应用范围

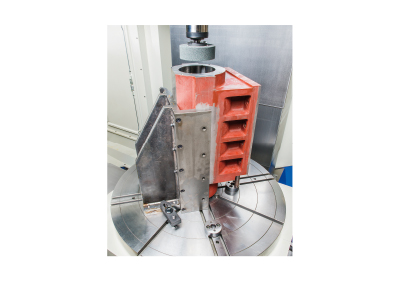

  • 本机专门设计用于船舶、航空器等大型运输产业、能源产业、工具机精密零组件、油压元件等需要求高精度零件之研磨。

机台主结构

  • 本机台主要结构採用高级铸铁FC-30经由正常化热处理,採低週波熔炉,呋喃树脂砂模铸造,确保机体安定、固定、耐磨耗。 机械结构设计主要考量负荷,速度,精度与稳定性。为了达到以上强度条件,结构件的设计採用较为稳固的三角形作为设计基础,肋骨的三角设计则可符合力流增加抗弯曲刚性与抗扭刚性。

Hydraulic Tailstock
Hydraulic Tailstock

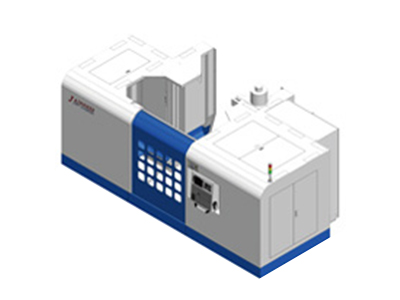

C型结构设计

  • 此结构设计解决X轴受重力影响直线度问题,更减轻了立柱的受力变形,大大改善X轴与Z轴的直线度。

倾斜式轨道

  • X轴採用倾斜式轨道设计,可以利用重力消除间隙,并且增加刚性,更加快排水改善水温影响床台精度问题。

Hydraulic Tailstock

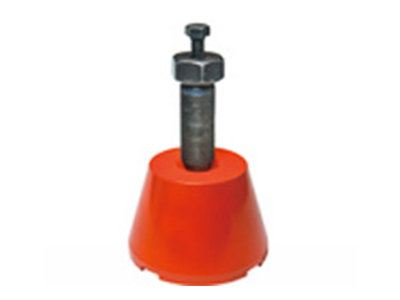

工作台水平调整位置

  • 工作转盘採用2斜面相互契合与转动原理,自然形成可调整水平装置,补偿X轴与Z轴的垂直度误差与Z轴轨道真直度误差,更加提升机台整体与加工物的几何精度

Hydraulic Tailstock
Hydraulic Tailstock

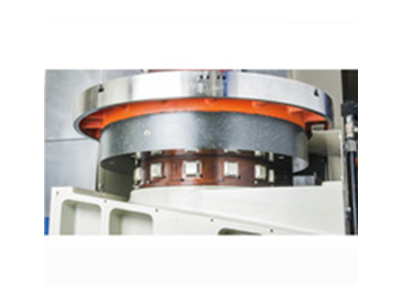

液静压工作转盘

  • 德国制造之液静压工作转盘,提供精准的轴向及径向偏摆,并可乘载1,600公斤的重物

角度轴

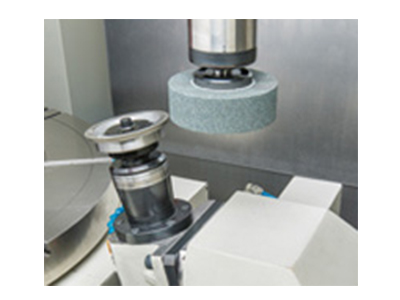

  • 砂轮主轴可依据工件之角度,手动或自动(选配)旋转 ±30°以符合 研磨所需之角度

Hydraulic Tailstock
功 能项目JHV-1008CNC
能力内孔研磨尺寸范围Ø 50 –Ø 800 mm
外圆研磨尺寸范围Ø 1,000 mm
Z 轴研磨最大高度 (外径)800 mm
Z 轴研磨最大高度 (内径)Ø 50 –Ø 250 : 325 mm
Ø 250 –Ø 800 : 800 mm

最大旋转直径1,000 mm
可安装的工件高度800 mm
工作台载重1,600 kg
中心高(工作台至主轴)1,800 mm

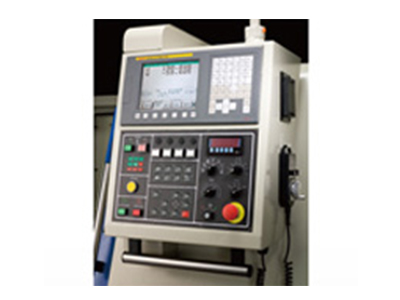

控制器控制系统Fanuc
行程X 轴左右移动1,500 mm
Z 轴上下移动1,700 mm

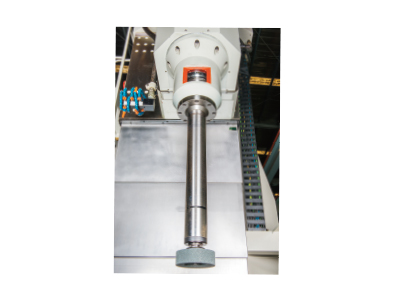

主轴砂轮迴转速1,500 – 12,000 rpm
砂轮直径45 – 305 mm
最高使用周速32 m/s
砂轮主轴马力15Hp(20HP)/11(15)kw

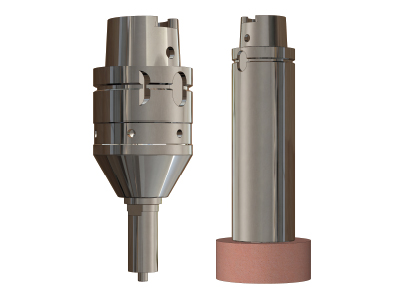

内锥孔(刀把规格)HSK100A
角度轴倾斜角度(逆时针)(手动)±30° manual /automatic (optional)
工件轴工件轴回转速10 – 240 rpm
工件夹头工作台/夹头尺寸1,000 mm
T 槽螺母尺寸M12
进给X/Z 轴快速进给X axis 10 m/min
Z axis 6 m/min

X/Z 轴最小设定单位0.0001 mm
X/Z 轴每刻度移动量0.001 mm

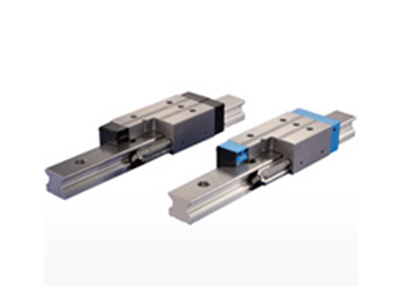

X/Z 轴滑动方式Linear Guide way

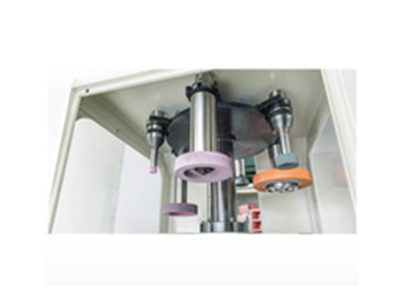

自动换刀系统自动交换数6
刀库形式Umbrella type
砂轮轴端孔形式HSK 100A
交换方式X/Z servo movement
最大砂轮直径305
马达工件主轴马达7kw ai F 30/3000
砂轮主轴马达15kw ai I 15/12000
X 轴用6kw ai F 40/3000
Z 轴用5kw ai S 50/3000
机台尺寸长*宽*高5,450x3,100x5,500mm
淨重25,000 kg
* 本公司可依须要变更上列规格,恕不另行通知。
